一、主要用途：
檢測橋梁預應力錨索注漿飽滿度及漿液與錨索的粘結情況進行檢測評價。
該套設備檢測內容主要包括：
1）孔道壓漿飽滿度；
2）孔道缺陷部位；
3）錨下應力；
4）混凝土澆注質量（強度等）。

二、檢測原理
1、壓漿密實度檢測原理：

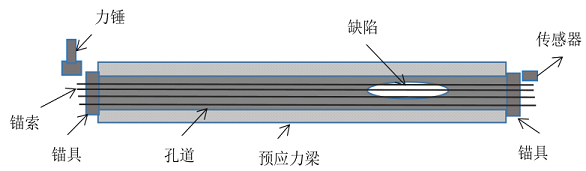

利用彈性波的傳播機理及特性，采用力錘彈性波震源從預應力錨索的一端激勵輸入彈性波信號，在錨索的另一端接收此彈性波信號；根據彈性波的入射信號函數、傳播輸出信號函數和彈性波在此預應力錨索不同結構傳播的傳導函數，以能量法、波速法和傳遞函數法等綜合分析方法來測定橋梁預應力錨索的壓漿質量。壓漿密實度檢測示意圖見圖1。

2、缺陷定位檢測原理

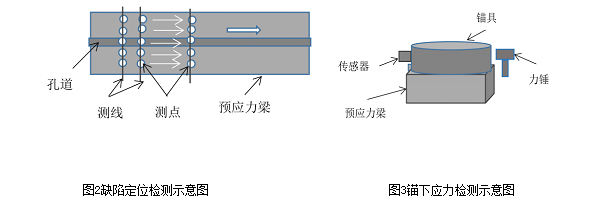

利用高頻超磁致聲波反射成像原理對孔道側面檢測掃描并成像缺陷部位。由于超聲波在混凝土傳播過程中若遇到混凝土介質發生變化，也就是超聲波波阻抗發生變化（Z=ρνs,混凝土密度、速度、面積），則會產生反射超聲回波；混凝土介質變化越大，則產生的超聲回波信號超強。因此，可以采用超致致聲波的發射能量與反射能量之間的比值關系來作為判定孔道壓漿缺陷部位。缺陷定位檢測示意圖見圖2。





3、錨下應力檢測原理
錨下應力檢測原理—結構動態分析法，當預應力錨索張拉后，其錨具、錨索和托盤構成了一個結構體系；利用結構動態分析方法，通過測定施加給錨具的激勵(輸入)函數和錨具的動態響應函數來識別錨具受力的動態特性；通過對錨具的動態特性的分析計算，即可計算錨具的錨下應力。錨下應力檢測示意圖見圖3。

四、主要技術參數：
1、采樣精度高：采樣間隔小于2μs，AD采樣精度為24位；
2、檢測孔道長度:1米～200米；
3、檢測缺陷分辨精度:小于10mm；
4、密實度檢測準確度:大于98%；
5、缺陷檢測超磁震源頻率：2kHz～30kHz；功率:8KW；
6、力錘傳感謝器靈敏度:20mv/N
7、壓漿檢測接收傳感器靈敏度:1000mv/g；
8、測力接收傳感器靈敏度:100mv/g
9、缺陷檢測接收傳感器靈敏度:500mv/g
10、固態電子盤容量：8GB；

11、液晶顯示：8寸，顯示精度800×600象素。

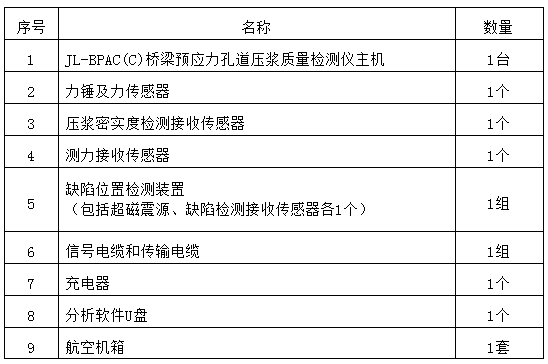

五、主要系統組件：
