一、產品簡介
BJ-710型排水板長度記錄儀是杭州長杰科技有限公司針對塑料排水板施工長度記錄、儲存、打印為一體的設備；該記錄儀適用于各種型號的塑料排水板及各種類型的施工機械；主要由傳感器和記錄儀組成，彼此用電纜線連接，工作時由傳感器產生信號，記錄儀對信號進行智能分析、運算、記錄、打印。它解決了排水板處理軟基施工過程中無法準確的檢測每根排水板的實際插打長度這一難題，為工程施工質量監督提供了可靠的技術保證。
二、主要功能
1、自動記錄施工過程中每根排水板插打的時間、長度、樁號并進行儲存。
2、排水板倒退時能自動減去倒退的長度。
3、實時監測插板施工長度，以便及時采取補救措施。
4、具有現場打印和調取存儲打印的功能。
5、記錄內容記錄儀不可更改性。
三、設備安裝及原理

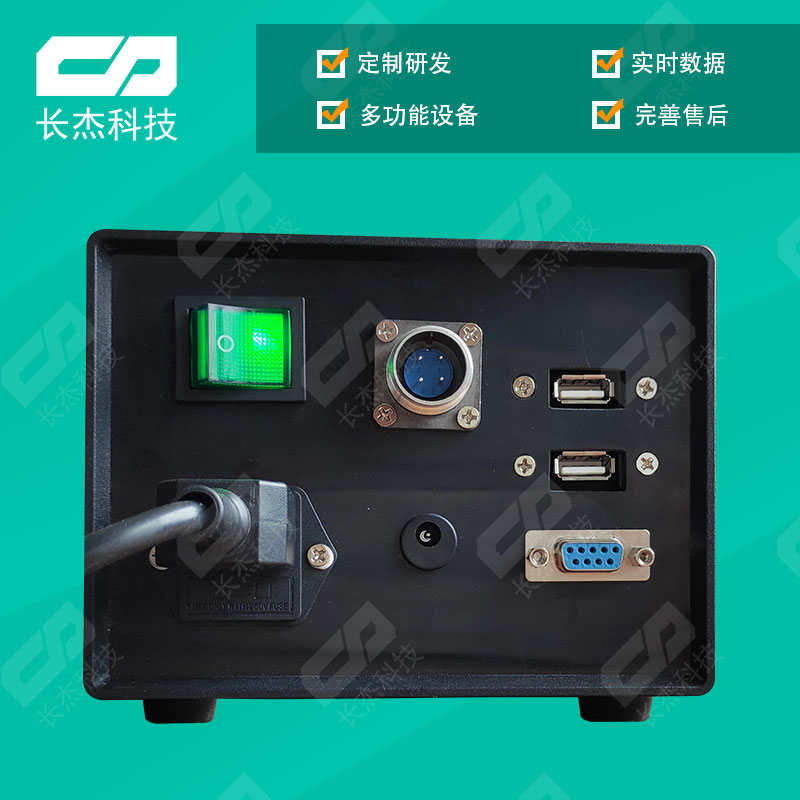

記錄儀： 應放在合適的操作平臺上便于操作人員觀察和操作的位置,使用時需將深度傳感器連接到主機面板對應的接口,并連上電源線,然后將電源線插入AC220V的交流電或DC19-36V直流電。（溫馨提示：購買前請先告知供電是何種類型）。
深度傳感器：包括光電編碼器一只、傳動部件機座。其中，光電編碼器是由傳動
鋼絲繩或鏈條經傳動部件帶動傳動。在鉆機井架上，選擇合適位置鉆孔，用螺絲將測深器牢固固定在井架上，將壓緊輪松開，把傳動鋼絲繩或鏈條放入壓緊輪與傳動輪之間，再微調測深器底座，使傳動鋼絲繩或鏈條處于正常的驅動位置，然后固定底座及調整壓緊輪與傳動輪的壓緊力，以保證傳動鋼絲繩或鏈條移動時，不打滑帶動轉動輪轉動，使光電編碼器轉動與鋼絲繩直線位移相一致。
四、性能指標
BJ-710記錄儀主機：精度1.0%，深度 0-50m，精度1.0%，分辨率0.01m。
五、操作說明
1、記錄狀態（其中:深度單位為“m”）
（1）點擊首頁《記錄》按鈕進入記錄工作頁面。
（2）點擊<開始>按鈕，輸入所將記錄的施工組號開始記錄工作。
（3）當施工作業完成，點擊<完成>按鈕，完成當前該組施工記錄。點擊 <打印>按鈕，可以對當前記錄完成的數據進行資料打印。
2、設置狀態
（1）由首頁點擊<設置>按鈕，進入設置頁面。
（2）對“有效樁長”和“剪板時間”參數進行設置。其中“有效樁長”即為施工有效記錄的最小樁長，一般建議設置為設計樁長的1/2大小。“剪板時間”即為施工剪板操作所需要的平均時間，即完成單樁施工后，若深度停滯時間超過剪板時間，會自動進入下一根樁的作業記錄。
（3）點擊<打印設置>按鈕，進入打印設置頁面。可進行資料打印格式的個性化配置。
3、歷史數據
在首頁點擊<歷史>按鈕，即可進入歷史頁面進行數據查看。記錄儀循環存儲16組最新數據。長按點擊某一歷史數據，可以進行再次打印或者導出操作。
4. 系統設置
系統設置為機器出廠時，系統內部設置內容。詳情請咨詢專業銷售服務人員。
六、打印格式
七、 設備維護
（1）記錄儀表箱不能受雨淋水浸，盡量少開門，以避免灰塵侵入，影響記錄儀正常工作。箱體嚴禁太陽照射，必須安裝在散熱通風良好位置。箱體表面經常用清布或擰緊的潮布抹擦保持清潔。
（2）通訊電纜要保護好，不能硬拉硬拖，航空插頭、插座避免雨水、灰塵侵入，防止重塊物體沖壓。
（3）一旦停機不施工時，應及時關閉記錄儀減少機箱內發熱量。
（4）記錄儀長期不用，應將其放入儀器的專用包裝箱內保存，不要長期放置在主機的安置位置。
（5）設備保存期三個月后使用，應預先通電2小時后檢查狀態是否正常。
八、產品成套性
1）BJ-710排水板長度記錄儀 1臺
2）電源線 1根
3）深度傳感器 1套
4）打印紙、色帶 各5個
5）產品使用說明 1份
九、保修事宜
1 免費保修半年(不包括人為損壞和自然損壞)
2 終身維修
