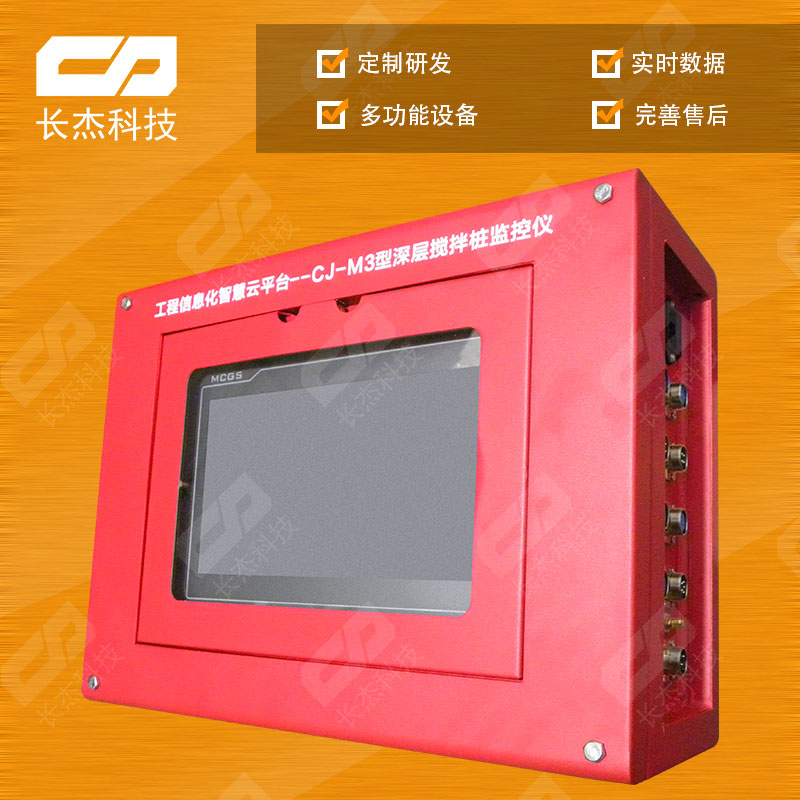

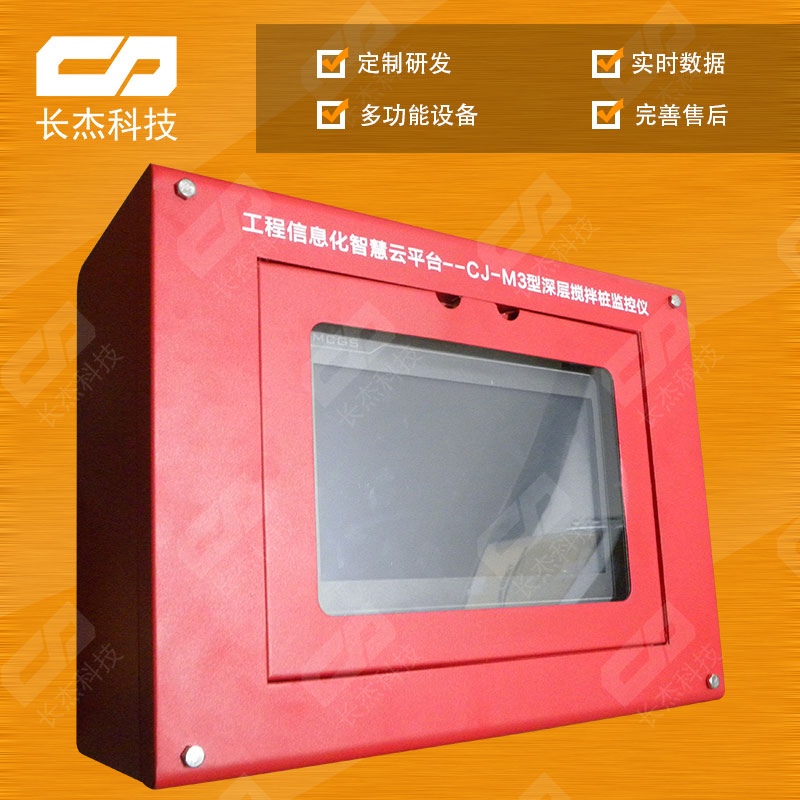

CJ-M3 （原M1）型軟基處理施工在線實時監控系統——深層攪拌樁監控儀是我公司新一代針對深層攪拌樁施工過程中質量監控的儀器。該儀器集ARM 嵌入式處理系統、十寸觸屏人機界面、GPS/北斗雙模高精度定位、數據4G 傳送于一體。

一、設備簡介

本產品可同時顯示記錄、保存、打印、傳輸制樁過程中的時間、樁長、總漿量、段漿量、瞬時流量、鉆桿下鉆/提升速度、內外鉆桿電流、泥漿密度、鉆桿前后/左右傾角等參數，外接打印機可打印施工報表，也可用U 盤導出保存。

它能為工程技術人員、施工操作人員在制樁過程中掌握注漿量的分布狀況、及時做出相應處理、操作控制成樁質量、有效減少材料浪費和杜絕斷漿現象的出現提供一目了然的依據，所有的施工數據、報表、警報通過4G 信號傳送到監控系統，施工管理人員、監理、業主可在線查看每根樁的施工情況，為檢驗、驗收部門提供反映攪拌樁質量的第一手資料。

系統包括監控儀主機、一臺深度傳感器、一臺電磁流量計、一臺傾角傳感器、一臺電流互感器、一臺壓力傳感器(可選配)、一臺密度傳感器（可選配）。

二、設備安裝及原理

監控儀主機：應安裝放在鉆機的操作平臺上便于操作人員觀察和操作的位置,使用時需將電磁流量計、深度傳感器、傾角傳感器等分別連接到主機旁邊板對應的接口,并連上電源線,然后將電源線插入220V 的交流電上。

深度傳感器：包括光電編碼器一只、傳動部件機座。其中，光電編碼器是由傳動鋼絲繩經傳動部件帶動傳動。在鉆機井架上，選擇合適位置鉆孔，用螺絲將測深器牢固固定在井架上，將壓緊輪松開，把傳動鋼絲繩放入壓緊輪與傳動輪之間，再微調測深器底座，使傳動鋼絲繩處于正常的驅動位置，然后固定底座及調整壓緊輪與傳動輪的壓緊力，以保證傳動鋼絲繩移動時，不打滑帶動轉動輪轉動，使光電編碼器轉動與鋼絲繩直線位移相一致。

電磁流量計：在鉆機原有的注漿管道上選擇適合處斷開注漿管，然后將流量裝置串接進去。安裝時必須讓電磁流量計的箭頭所指的方向與水泥漿實際流動方向一致，根據原有注漿管口徑大小的不同選擇相應的變徑管，在連接處應用卡箍或鐵絲緊固。

傾角傳感器：傾角傳感器安裝在轉架上，用焊機將鐵塊焊接到鉆架高度1/5 處，然后用2 根Φ4 螺桿將傾角傳感器固定到鐵塊上。傾角傳感器測量?jī)蓚€(gè)方面的角度：一個前后方面的角度，另一個左右方面的角度，通過傾角測量能保證鉆桿與地面的垂直度。

密度傳感器：在鉆機原有的注漿管道上選擇適合處斷開注漿管，然后將密度裝置串接進去。安裝時必須垂直放置密度裝置，然后根據原有注漿管口徑大的不同選擇相應變徑管。

電流互感器：在樁機電控柜內找到相應的三相火線的其中一根，套入電流互感器，用螺絲固定好互感器即可。（最好與原機配的電流互感器同一根火線）

三、性能指標

四、設備維護

（1）監控儀表箱不能受雨淋水浸，盡量少開門，以避免灰塵侵入，影響電腦微機正常工作。箱體嚴禁太陽照射，必須安裝在散熱通風良好位置。箱體表面經常用清布或擰緊的潮布抹擦保持清潔。

（2）通訊電纜要保護好，不能硬拉硬拖，航空插頭、插座避免雨水、灰塵侵入，防止重塊物體沖壓。

（3）對于深度傳感器應注意防銹,每次使用完畢須擦拭干凈并涂上潤滑油,以確保工作時運轉靈活。

（4）對于電磁流量計，在每次使用完畢后須擦抹干凈，流量計管內水泥漿必須定期用清水沖洗干凈，以防殘余水泥固結影響電極性能。電磁流量計的接地環應保持與機座的良好接觸。

（5）一旦停機不施工時，應及時關閉記錄器減少機箱內發熱量。

五、設備的保管

（1）監控儀長期不用，應將其放入儀器的專用包裝箱內保存，不要長期放在主機的安置位置。

（2）設備保存期三個月后使用，應預先通電2 小時后檢查狀態是否正常。

（3）設備自出廠之日起，一年后，應送計量部門或制造單位標定一次， 以保證監測數據的精確度。

六、產品成套性

七、保修事宜

免費保修一年(不包括人為損壞和自然損壞)；

終身維修；
